易燃易爆炸?普兰钛酸锂电池不存在!

栏目:公司新闻 浏览量: 704
普兰的钛酸锂电池采用了自主研发的钛酸锂材料作为负极材料,在材料开发和工艺制备上采用了多项开创性的技术,例如原位石墨烯包覆技术、均相纳米化技术、微粒双界面改性技术和二次颗粒一次定型技术等。


普兰的钛酸锂电池采用了自主研发的钛酸锂材料作为负极材料,在材料开发和工艺制备上采用了多项开创性的技术,例如原位石墨烯包覆技术、均相纳米化技术、微粒双界面改性技术和二次颗粒一次定型技术等。其中:
       - 石墨烯包覆技术和纳米化技术缩短电子和离子传输通道,传输系数比常规的钛酸锂材料提高了50%;
       - 双界面改性技术降低了钛酸锂材料的反应活性,抑制了钛酸锂材料在充放电过程中的产气;
       - 二次颗粒一次定型技术,不仅解决了钛酸锂材料面临的加工困难的难题,同时提升了钛酸锂材料的一致性和环境适应性。



同样,钛酸锂电池的制备也采用了多项开创性技术,比如柔性极片技术、极限干燥技术、全极耳大圆柱技术和电芯回收再利用技术等。目前,公司已开发出一系列优异性能的钛酸锂电池产品,可实现6~10min充满电、循环寿命大于30000次,使用寿命大于15年。
通过采用以上关键核心技术,从根本上解决了锂离子电池的安全问题。在极限针刺、挤压、切割、电钻贯穿等多项严苛测试中,我公司的钛酸锂系列产品表现出极高的安全性能。

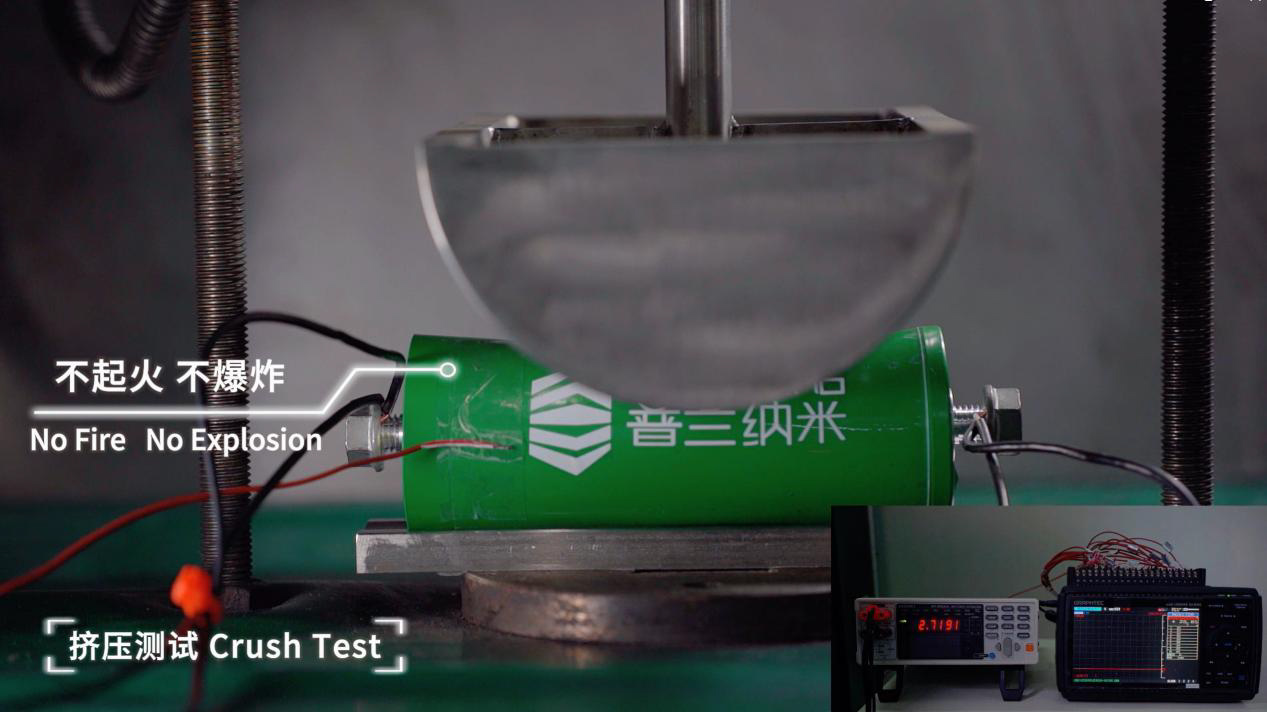

挤压测试
      在25℃±3℃条件下,将电芯充满电,然后在垂直于电池极板方向以5±1mm/s速度施压,变形量达到30%或挤压力达到200kN后停止挤压,观察1h,未产生起火、爆炸现象。


针刺测试
      在25℃±3℃条件下,将电芯充满电,用直径为φ5-φ8mm的耐高温钢针以(25±5)mm/s的速度,从垂直于电芯极板方向贯穿,贯穿位置靠近刺面的几何中心,钢针停留在电芯中,观察1h,未产生起火、爆炸等现象。


海水浸泡测试
      将针刺后的电芯,完全浸泡在3.5%NaCl溶液(质量分数,模拟常温下的海水成分)中2小时电池未出现起火、爆炸等现象,且仍可以正常工作。

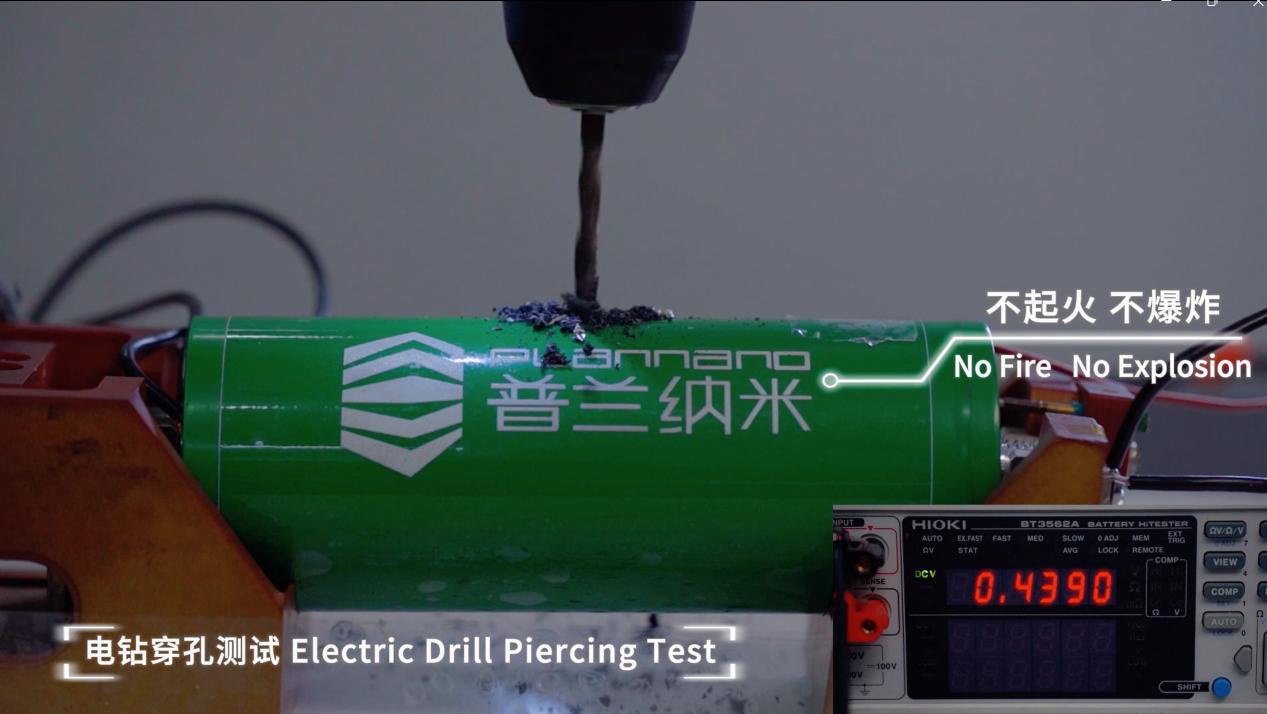

电钻穿孔测试
      在25℃±3℃条件下,将电芯充满电,用电钻从垂直于电池壳体方向穿刺,未发生起火、爆炸等现象。


切割测试
      在25℃±3℃条件下,将电芯充满电,用切割机从垂直于电芯壳体方向切割,未发生起火、爆炸等现象。

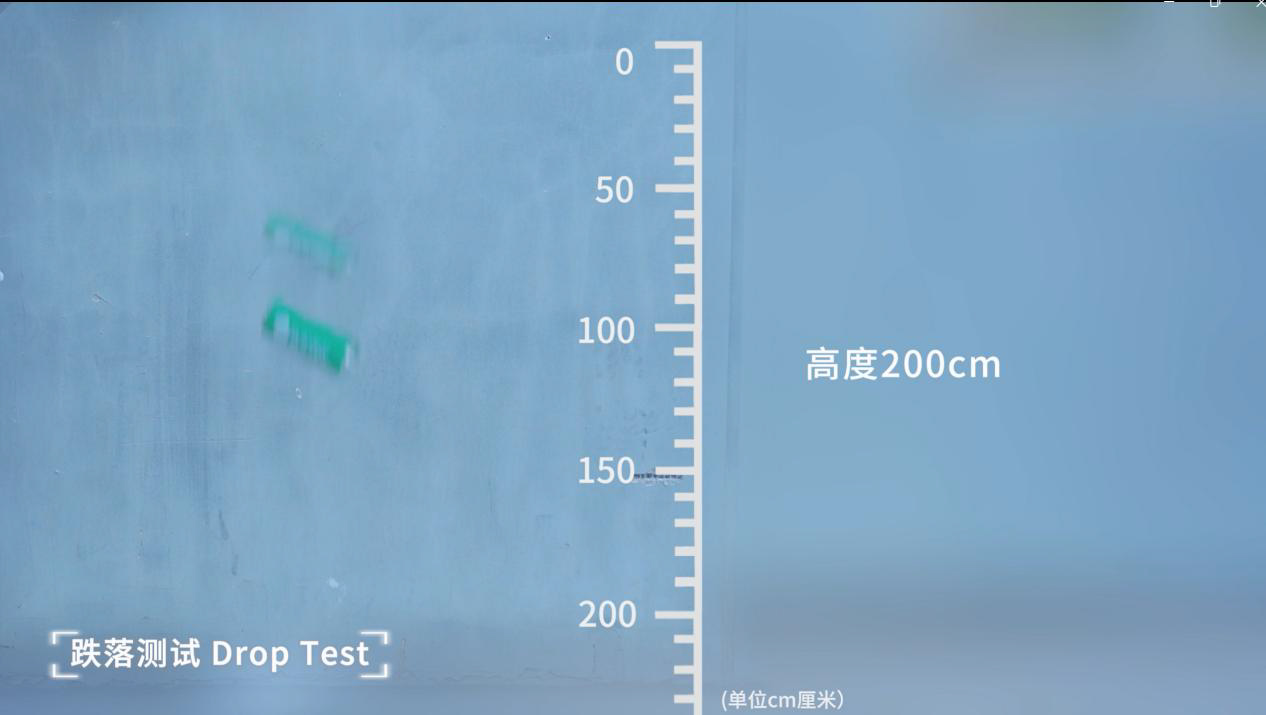

跌落测试
      在25℃±3℃条件下,将电芯充满电,单从2米高空自然跌落,未发生起火、爆炸等现象。

注:以上测试符合中华人民共和国国家标准GB 38031-2020《电动汽车用动力蓄电池安全要求》


普兰钛酸锂电池能量密度可达110Wh/kg,实现6~10min快速充电,可在-55℃~80℃范围内使用,安全可靠性高。常温循环寿命可达30000次,满足15年以上的应用要求。





快充特性

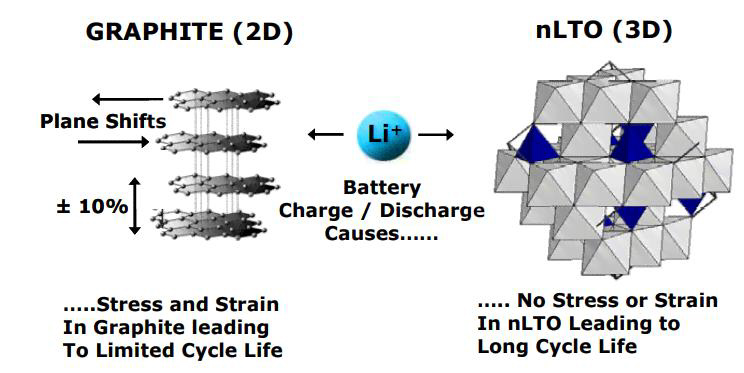

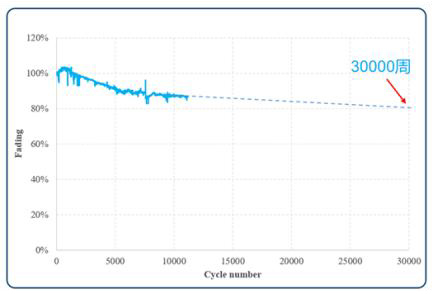

长寿命


欢迎各大厂商、行业用户、合作伙伴致电垂询,销售专线022-59005996。


参考素材:

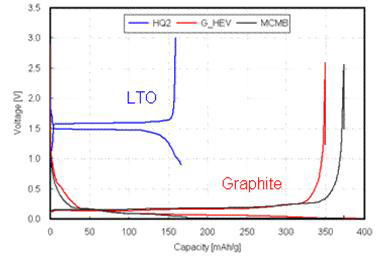

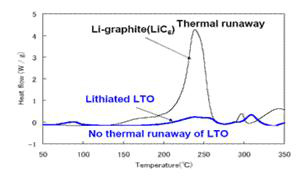

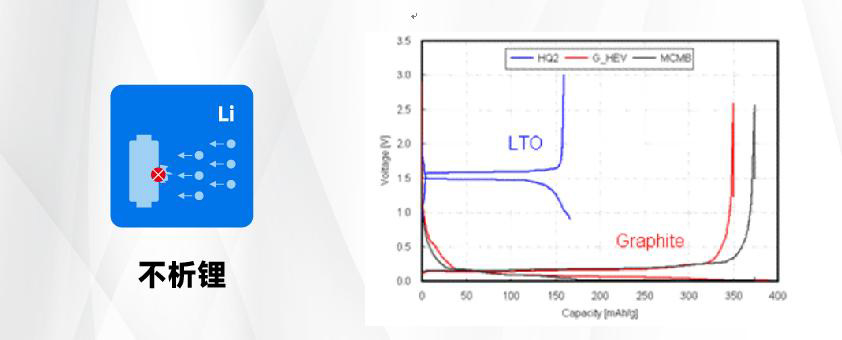

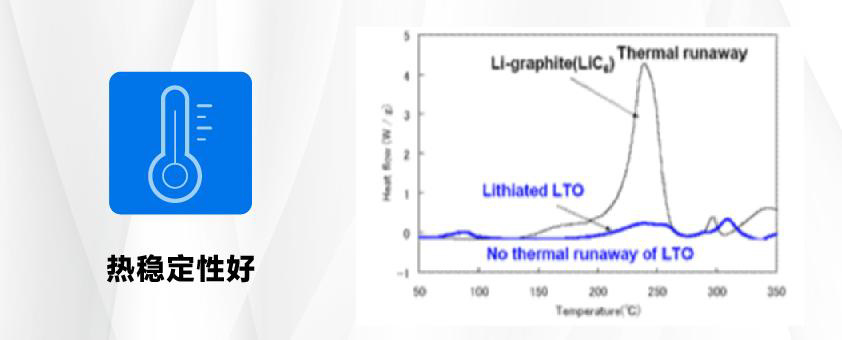

不析锂,可梯次利用热稳定性好
